ABSTRACT

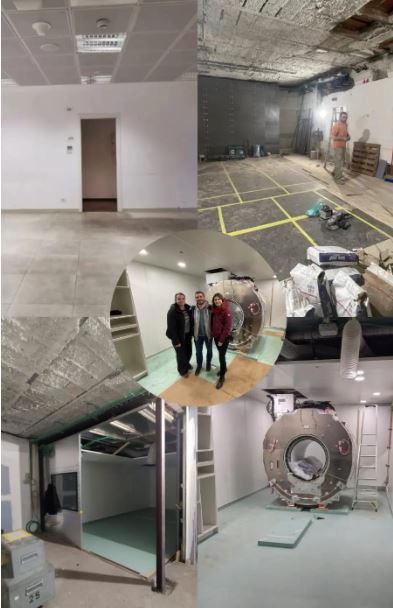

Questo lavoro affronta le problematiche tipiche nell’installazione di sistemi RM attraverso il racconto dell’inserimento di un magnete da 1.5T in un palazzo del XVIII secolo a Roma.
I temi affrontati:
Strutturali
La sala è di 50mq, con un’altezza di 2,8m e poggia su una volta in mattoni inadatta a sostenere anche il solo peso del rinforzo necessario a sorreggere la macchina.
Si è realizzato un sistema di appoggio su travi ancorate nelle tasche dei muri laterali, lasciando uno spazio vuoto di 5cm dal pavimento così che si flettessero senza andare a toccare la volta.
Anche per inserire la RM sono stati realizzati un varco, una piattaforma e una rampa di 10m con pendenza al 7% che permettessero l’ingresso carrellato a spinta per non appoggiarsi alla volta e ai muri di spina.
Schermatura dei disturbi al campo e contenimento magnetico
Altissimo disturbo dovuto a campi variabili generati da:
Cabina elettrica con serie di trasformatori da 600kVA a meno di 5m dal magnete.
Stazione Termini a circa 400m e con importante movimento ferroso.
Metropolitana B a circa 150m
Queste fonti combinate portano il disturbo ad un valore di 80mG-150mG, normalmente incompatibile con l’installazione.
Inoltre la sala magnete confina con un ascensore esterno, che oltre a causare disturbi EM richiede un contenimento completo del campo già a 3m dall’isocentro.
Per risolvere queste problematiche senza ricorrere alla compensazione attiva si è progettata una gabbia in lamine di ferro al silicio per un totale di 7000kg.
La schermatura deve però essere posta a 1.25m dall’isocentro del magnete ma l’altezza della sala non permetteva il rialzo della macchina, si è divisa la realizzazione di gabbia mettendo le lastre a pavimento al di sotto del rinforzo.
Impianti
L’area dedicata alla RM e spazi accessori non era abbastanza ampia per il locale tecnico che quindi è stato realizzato in un piano interrato, realizzando dei fori seguendo l’orditura dell’arco della volta di dimensioni limitate e ridisegnando apposta tutti i canali e predisposizioni elettriche.
Le altezze non permettono la presenza dei circuiti per la ventilazione di emergenza e quench, quindi le opzioni sono macchine a magneti permanenti o a tecnologia “helium-free”.
I primi scartati perché troppo suscettibili ai disturbi presenti, tra le soluzioni presenti sul mercato la migliore è stata identificata nella MR5300,Philips.
L’installazione ha avuto esito positivo grazie a queste e altre soluzioni identificate dal team di ingegneria
